Drehfutter – alles was Sie wissen müssen.
Drehfutter sind unverzichtbare Komponenten in der Metallbearbeitung, die eine präzise und effiziente Bearbeitung von Werkstücken ermöglichen. Sie sind das Bindeglied zwischen der Drehmaschine und dem zu bearbeitenden Material. In diesem Ratgeber tauchen wir tief in die Welt der Drehfutter ein, um Ihnen ein umfassendes Verständnis ihrer Funktionen, Typen und Wartung zu vermitteln.
Inhaltsverzeichnis
Die Grundlagen von Drehfuttern
Ein Drehfutter ist eine mechanische Vorrichtung, die auf der Arbeitsspindel einer Drehmaschine montiert wird und das Werkstück während der Bearbeitung festhält. Es gibt verschiedene Arten von Drehfuttern, die je nach Anwendung und Anforderungen ausgewählt werden. Die gängigsten Typen sind:
- Dreibackenfutter: Diese sind für ihre schnelle und einfache Handhabung bekannt und eignen sich hervorragend für die Bearbeitung von runden Werkstücken.
- Vierbackenfutter: Sie bieten mehr Flexibilität und Präzision, da jede Backe individuell eingestellt werden kann, was sie ideal für unregelmäßig geformte Werkstücke macht.
- Planspiralfutter: Diese Futterart wird für große und schwere Werkstücke verwendet, die eine hohe Spannkraft erfordern.
- Kraftspannfutter: Sie nutzen hydraulische oder pneumatische Systeme, um eine konstante und starke Spannkraft zu gewährleisten, was bei Serienfertigungen von Vorteil ist.
Warum Drehfutter so entscheidend sind
Ein Drehfutter fixiert das Werkstück auf der Spindel einer Drehmaschine. Dabei müssen zwei zentrale Anforderungen erfüllt werden:
- Maximale Haltekraft
- Minimale Verformung des Werkstücks
Nur wenn beide Faktoren optimal zusammenspielen, lassen sich enge Toleranzen und saubere Oberflächen erzielen.
Ein falsch gewähltes Spannsystem führt dagegen schnell zu:
- Maßabweichungen
- Werkzeugverschleiß
- Ausschuss
Funktionsweise und Einsatzgebiete
Die Funktionsweise eines Drehfutters ist entscheidend für die Qualität der Bearbeitung. Ein gut konstruiertes Drehfutter sorgt für eine gleichmäßige Verteilung der Spannkräfte und verhindert so Verformungen des Werkstücks. Die Einsatzgebiete von Drehfuttern sind vielfältig und reichen von der Serienfertigung kleiner Teile bis hin zur Bearbeitung großer und komplexer Komponenten. Einige der Hauptanwendungsgebiete sind:
- Serienfertigung: Hierbei wird eine hohe Wiederholgenauigkeit und schnelle Bearbeitungszeit gefordert.
- Einzelteilfertigung: Flexibilität und Anpassungsfähigkeit an verschiedene Werkstückformen sind hier entscheidend.
- Großteilbearbeitung: Drehfutter müssen hier besonders robust und stabil sein, um große Werkstücke sicher zu spannen.
- Präzisionsarbeiten: Hier ist die Genauigkeit des Futterausschlags besonders wichtig, um feinste Toleranzen einzuhalten.
Arten von Drehfuttern – detaillierter Überblick

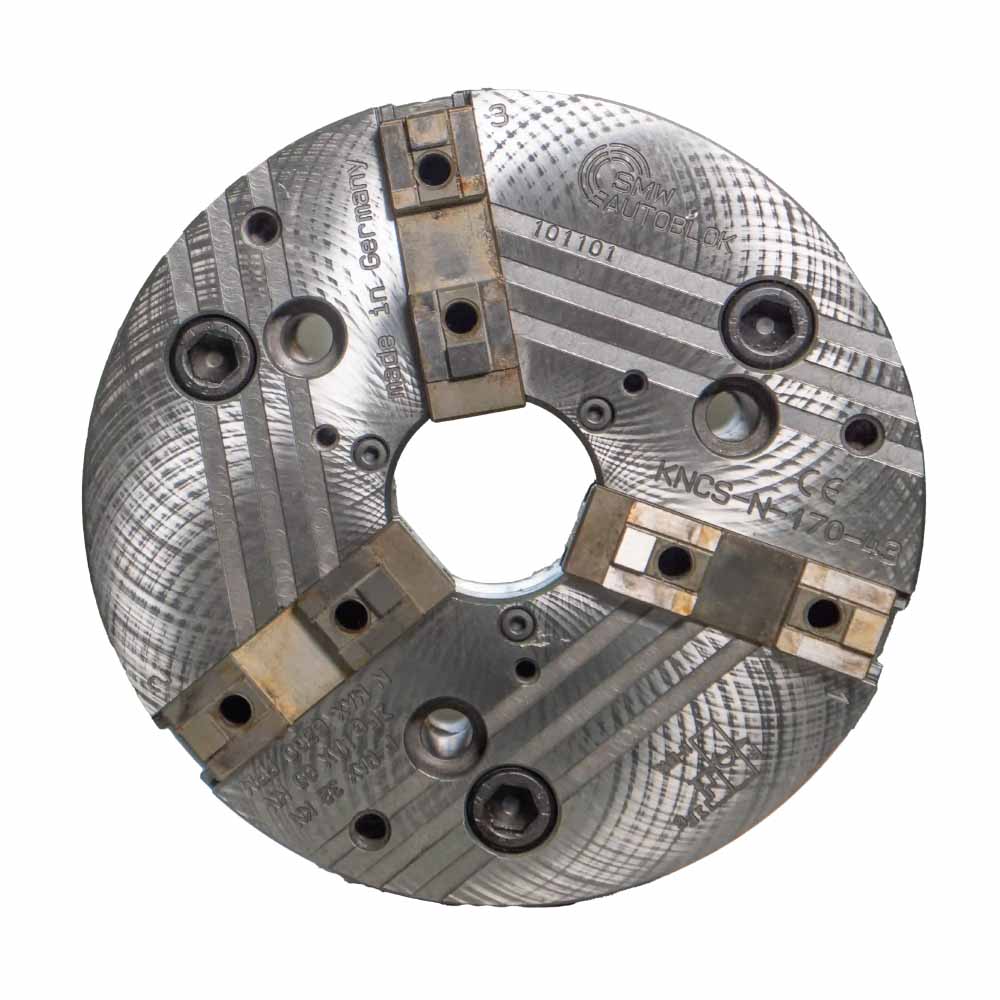

1. Dreibackenfutter (Standardlösung)
- Selbstzentrierend
- Schnell einstellbar
- Ideal für runde Werkstücke
👉 Perfekt für Serienfertigung und Standardteile
2. Vierbackenfutter (hochpräzise & flexibel)
- Backen einzeln verstellbar
- Höchste Genauigkeit bei komplexen Geometrien
👉 Ideal für Einzelteile und Sonderformen
3. Sechsbackenfutter (für empfindliche Teile)
- Gleichmäßige Spannkraftverteilung
- Minimiert Verformungen
👉 Besonders geeignet für dünnwandige Werkstücke
4. Planspiralfutter vs. Keilstangenfutter
Planspiralfutter
- Einfache Konstruktion
- Geringere Spannkraft
- Höherer Zeitaufwand beim Backenwechsel
Keilstangenfutter
- Höhere Spannkraft
- Schnellwechsel-System
- Industriestandard bei CNC
👉 Klarer Trend: Keilstangenfutter für moderne Produktion
5. Kraftspannfutter (automatisiert)
- Hydraulisch oder pneumatisch
- Konstante Spannkraft
- Perfekt für Serienfertigung
👉 Unverzichtbar in automatisierten Prozessen
Auswahl des richtigen Drehfutters
Die Auswahl des richtigen Drehfutters ist ein kritischer Schritt, der die Effizienz und Qualität der Bearbeitung maßgeblich beeinflusst. Bei der Auswahl sollten Sie folgende Kriterien berücksichtigen:
- Werkstückgröße: Das Futter muss das Werkstück sicher spannen können, ohne es zu beschädigen.
- Spannkraft: Eine ausreichende Spannkraft ist notwendig, um das Werkstück während der Bearbeitung stabil zu halten.
- Backenart: Je nach Werkstückform und -größe sollten die passenden Backen gewählt werden.
- Wartungsfreundlichkeit: Ein wartungsfreundliches Futter spart Zeit und Kosten und erhöht die Maschinenverfügbarkeit.
Wartung und Pflege der Drehfutter
Die regelmäßige Wartung und Pflege eines Drehfutters ist essentiell, um seine Funktionstüchtigkeit und Präzision langfristig zu erhalten. Zu den wichtigsten Wartungsmaßnahmen gehören:
- Regelmäßige Reinigung: Entfernen Sie Späne und Schmutz, um eine korrekte Funktion zu gewährleisten.
- Schmierung der beweglichen Teile: Eine angemessene Schmierung verhindert Korrosion und Verschleiß.
- Überprüfung auf Verschleiß: Insbesondere die Backen sollten regelmäßig auf Abnutzung überprüft werden.
- Fachgerechte Lagerung: Bewahren Sie das Drehfutter an einem sauberen und trockenen Ort auf, um Schäden zu vermeiden.
Fazit
Drehfutter spielen eine entscheidende Rolle in der Metallbearbeitung. Die richtige Auswahl, sachgemäße Anwendung und sorgfältige Wartung sind Schlüsselfaktoren für die Leistungsfähigkeit Ihrer Drehmaschine. Mit diesem erweiterten Ratgeber sind Sie bestens ausgestattet, um das Potenzial Ihrer Drehfutter voll auszuschöpfen und präzise Ergebnisse zu erzielen.
